eVscope & eQuinox: Fokus. Wie wird die Bahtinov-Maske verwendet?

Folgen

Zur optimalen Schärfeeinstellung richten Sie das eVscope auf einen hellen Stern aus und nehmen die Einstellung dann mithilfe der Bahtinov-Maske vor.


Die Bahtinov-Maske ist im Deckel verstaut. Um sie zu verwenden, entnehmen Sie sie aus dem Deckel und setzen Sie wie in den Abbildungen gezeigt auf das eVscope auf. Haben Sie keine Sorge, dabei, etwas Druck auszuüben.

So führen Sie die Schwarzstellung mit der Bahtinov-Maske durch:

  1. Montieren Sie das eVscope und richten Sie es aus.
  2. Wählen Sie im Katalog in der App einen hellen Stern aus (z.B. den Polarstern) und visieren Sie ihn mit dem eVscope an.
  3. Warten Sie, bis das eVscope das Ziel gefunden hat.
  4. Setzen Siedie Maske oben auf das Rohr. Hierdurch entsteht ein spezielles Muster mit einer Mittellinie und zwei weiteren Linien, die ein X bilden, das im Okular oder auf Ihrem Smartphone sichtbar ist.
  5. Wenn das Muster zu dunkel ist, passen Sie Verstärkung und Belichtungszeit an, um es heller zu machen.
  6. Drehen Sie das Rad für die Scharfstellung langsam, bis die Mittellinie das X in der Mitte kreuzt.

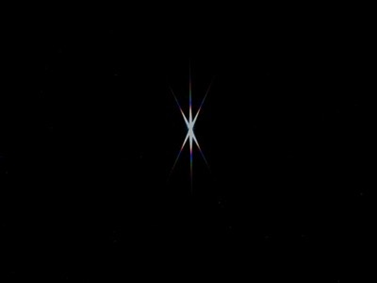

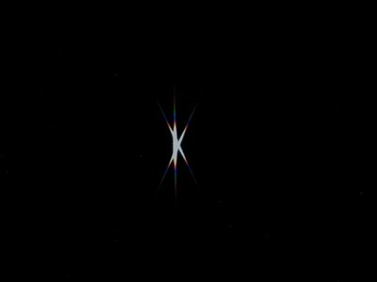

Auf den folgenden drei Bildern ist ein Stern zu sehen, der mit der Maske beobachtet wurde. Dabei war die Schärfeeinstellung bei den ersten beiden Bildern nicht korrekt. Durch langsames Drehen des Scharfstellrads wurde die perfekte Schärfe erzielt, wie auf dem letzten Bild zu sehen.






Bei sehr guter Schärfe können Sie beim Heranzoomen einen deutlichen Punkt in der Mitte des X erkennen:


Hier finden Sie unser Video, in dem das Thema behandelt wird:
